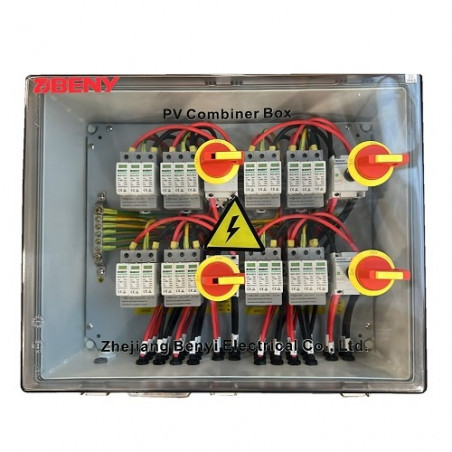

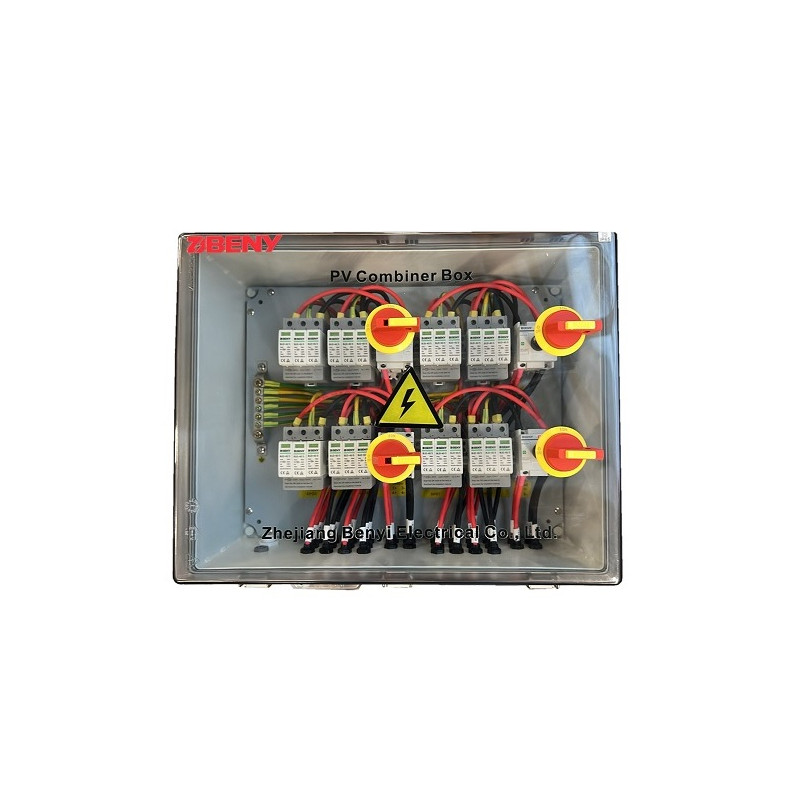

PV atjungimo skydelis, DC 8in-8out, išorinis

PV atjungimo skydelis, DC 8in-8out, išorinis


Ypatybės:
8 įėjimai, 8 išėjimai 1000V DC.
Nuolatinės srovės įvadų dėžutė 8 įėjimų / 8 išėjimų PV sistemai.
Skirta apsaugai nuo viršįtampių ir saulės energijos nuolatinės srovės pusės izoliavimui.
Atspari UV spinduliams, vandeniui ir dulkėms IP66, smūgiams IK10, nedegi V0.
Pridedamas MC4 jungčių rinkinys.

Nuolatinės srovės jungiklis:
6 kontaktų, 1000V DC, 50A. (2vnt.)
DC jungiklis pasitarnauja ir kaip dėžutės durelių rankena.
Patentuota nuolatinės srovės gesinimo kamera. Magnetinis plienas viduje užtikrina greitą ir saugų gesinimą.
Sertifikatai: UI508i, IEC60947-3 Pv2.

Nuolatinės srovės SPD:
3 kontaktų, 1000V DC, 40kA. (8vnt.)
Skirta fotovoltinių elementų apsaugai.
Didesnis galingumas (IEC, UL).
Reakcijos laikas <25ns.
Sertifikatai: IEC 61643, UI1449.


Techniniai duomenys:
Įėjimai: 8.
Išėjimai: 8.
Maksimali įtampa: 1000 V.
DC jungiklis: 6P, 1000V, 50A. (2vnt.)
DC SPD: 3P, 1000V, 40kA. (8vnt.)
Trumpojo jungimo srovė vienam įėjimui (Isc): 15A-30A (keičiama).
Maksimali išėjimo srovė: 50A.
Korpuso medžiaga: 100% PC (polikarbonatas).
Saugos klasė: IP66 (atspari vandeniui ir dulkėms), IK10 (atspari smūgiams), V0 (atspari ugniai).
Matmenys: 400x600x180 mm.
Įėjimo kabelių storiai: PG09, 2,5-16 mm.
Išėjimo kabelių storiai: PG21, 2,5-16 mm.
Darbinė temperatūra: -25°C iki 60°C.


Garantija: 24 mėn.
